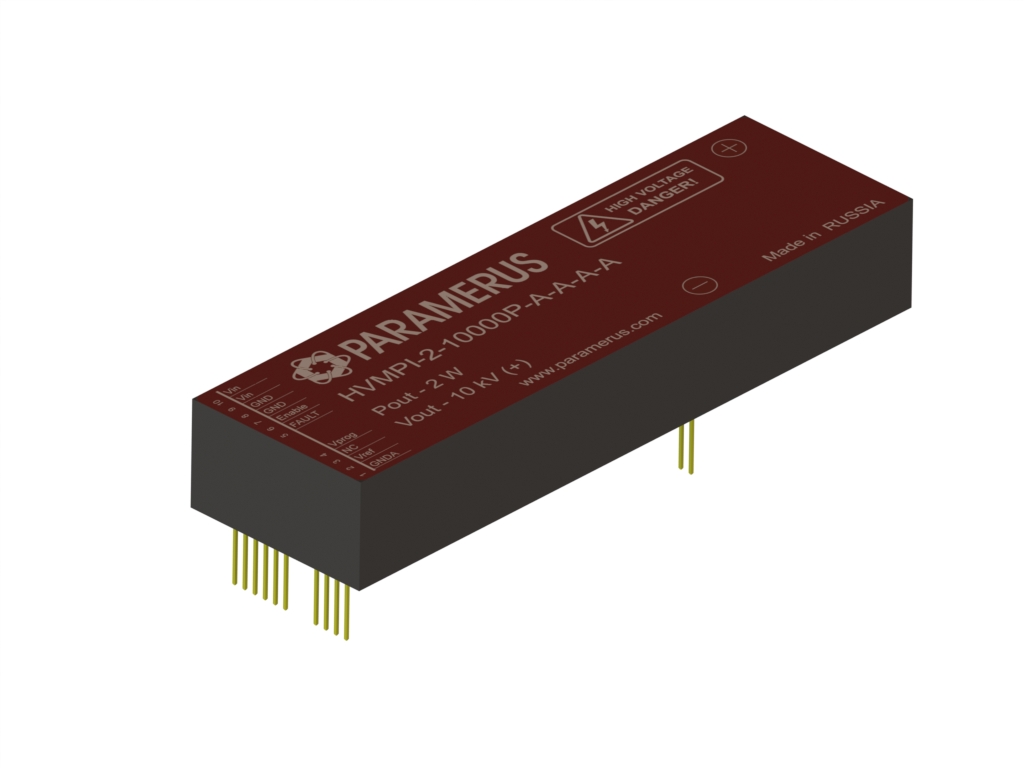

HVMPI
ОПИСАНИЕ
Серия изолированных регулируемых прецизионных высоковольтных источников питания HVMPI включает в себя модели с выходным напряжением от 1000 до 12000 В, максимальная мощность составляет до 20 Вт. Полная гальваническая развязка высоковольтного выхода позволяет подключать модуль по схеме с плавающим потенциалом либо задавать необходимую полярность питания относительно земли путем заземления одного вывода. Все изделия данной серии характеризуются ультранизкими пульсациями и высокой скоростью переходных процессов, обладают превосходными динамическими характеристиками во всем диапазоне допустимых нагрузок и температуры.

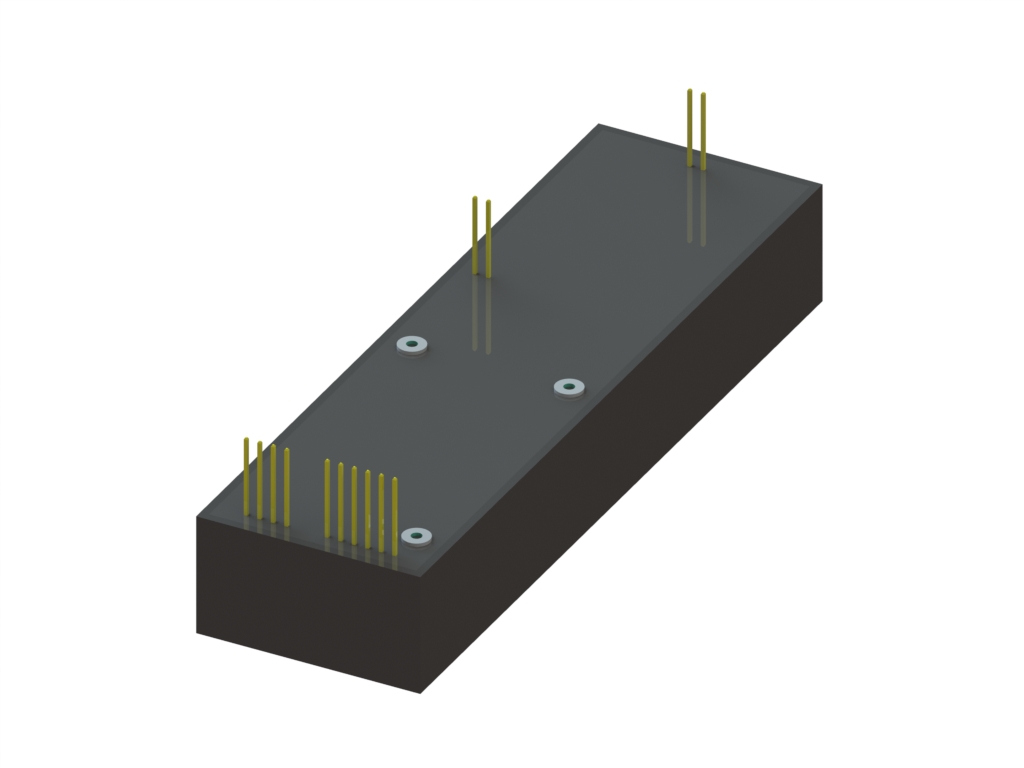

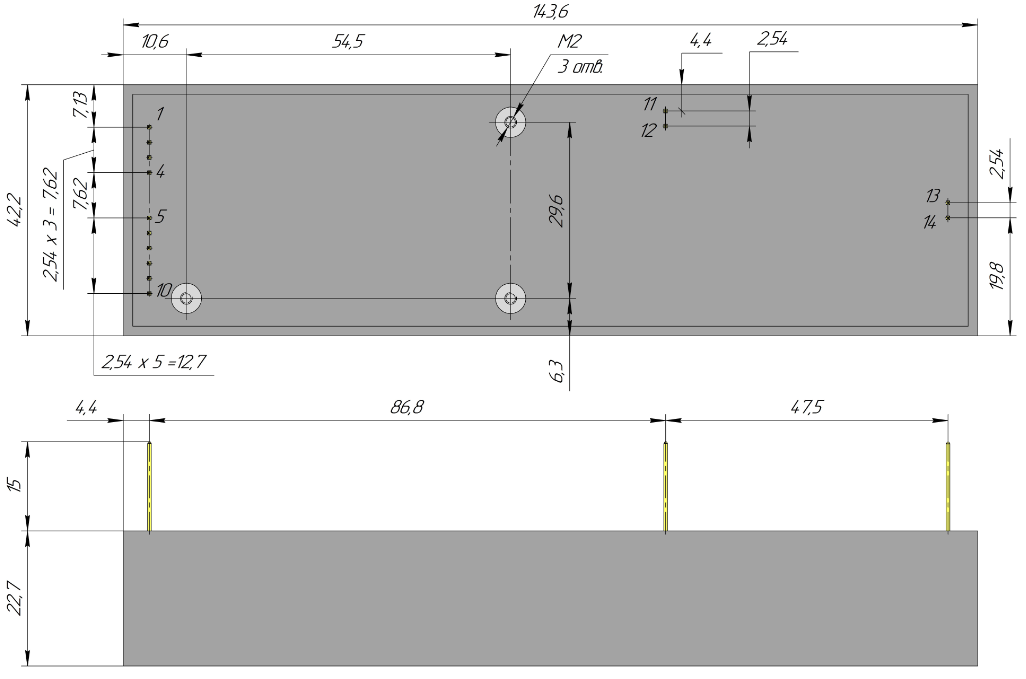

Корпусное исполнение предназначено для установки на печатную плату/раму/стенку, отвечает требованиям UL94-V0 и обладает устойчивостью к ультрафиолету. Габаритные размеры корпуса не подвержены существенным изменениям в вакуумной среде. Опционально доступно экранированное исполнение корпуса, обеспечивающее устойчивость изделия к электрическим и магнитным полям высокой напряженности, а также низкий уровень ЭМИ.
ОСОБЕННОСТИ
- Короткое время переходных процессов
- Низкий уровень ЭМИ
- Низкий температурный дрейф параметров
- Регулировка выходного напряжения 0 – 100%
- Защита по входному напряжению
- Защита по температуре
- Выводы под пайку на печатную плату
- Гарантия 1 год
- Наименьший размер корпуса в своем классе на мировом рынке
ПРИМЕНЕНИЕ
- Масс-спектрометры
- Электрофорез
- Зарядка конденсаторов
- Генераторы поля
- Электростатические патроны
- PZT драйвера
| Модельный ряд | Номинальная Мощность, Вт | Максимальное выходное напряжение при номинальной мощности, В | Размах пульсаций выходного напряжения, % | Файлы | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| HVMPI-6-X | 6 | 1000 | 2000 | 4000 | 6000 | - | - | - | <1 | |
| - | - | - | - | 8000 | 10000 | 12000 | <2.5 | |||
| HVMPI-8-X | 8 | 1000 | 2000 | 4000 | 6000 | - | - | - | <1 | |
| - | - | - | - | 8000 | 10000 | 12000 | <2.5 | |||
| HVMPI-10-X | 10 | 1000 | 2000 | 4000 | 6000 | - | - | - | <1 | |
| - | - | - | - | 8000 | 10000 | 12000 | <2.5 | |||
| HVMPI-20-X | 20 | 1000 | 2000 | 4000 | 6000 | - | - | - | <1 | |
| - | - | - | - | 8000 | 10000 | 12000 | <2.5 | |||
