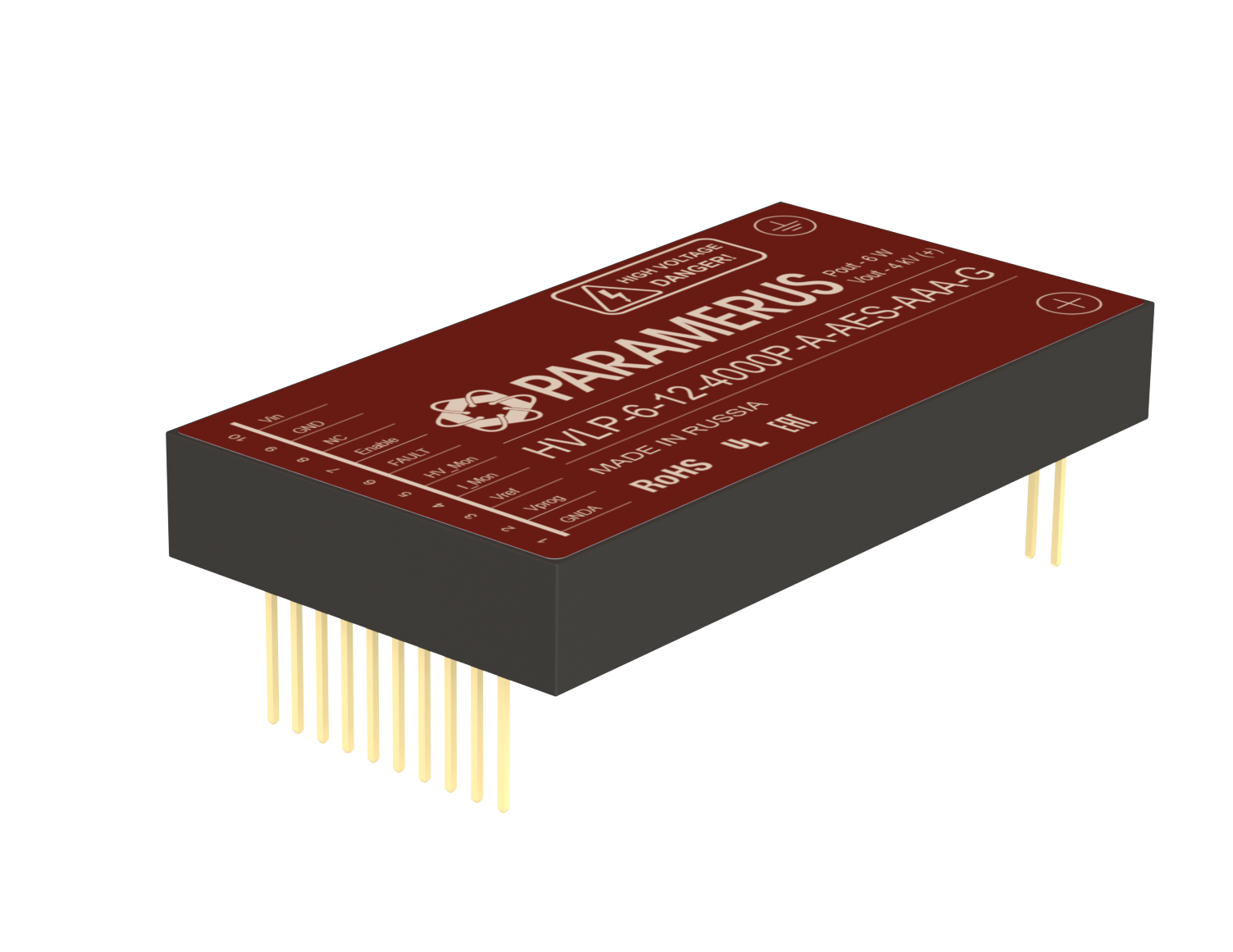

HVLP
ОПИСАНИЕ
Серия регулируемых прецизионных высоковольтных источников питания HVLP включает в себя модели с максимальным выходным напряжением до 6000 В, мощностью до 6 Вт с возможностью пользовательского задания выходного напряжения от 0 до максимального и поддержкой функций контроля и мониторинга выходных параметров тока и напряжения. Все изделия данной серии характеризуются ультранизкими пульсациями и высокой скоростью переходных процессов, обладают превосходными динамическими характеристиками во всем диапазоне допустимых нагрузок и температуры.
Все устройства снабжены комплексом защит, в том числе защитой от короткого замыкания на выходе на неограниченное время и детектором короткого замыкания внутри схемы, а также системой индикации о текущем состоянии и ошибках, что позволяет использовать данные источники питания в самых ответственных сферах.

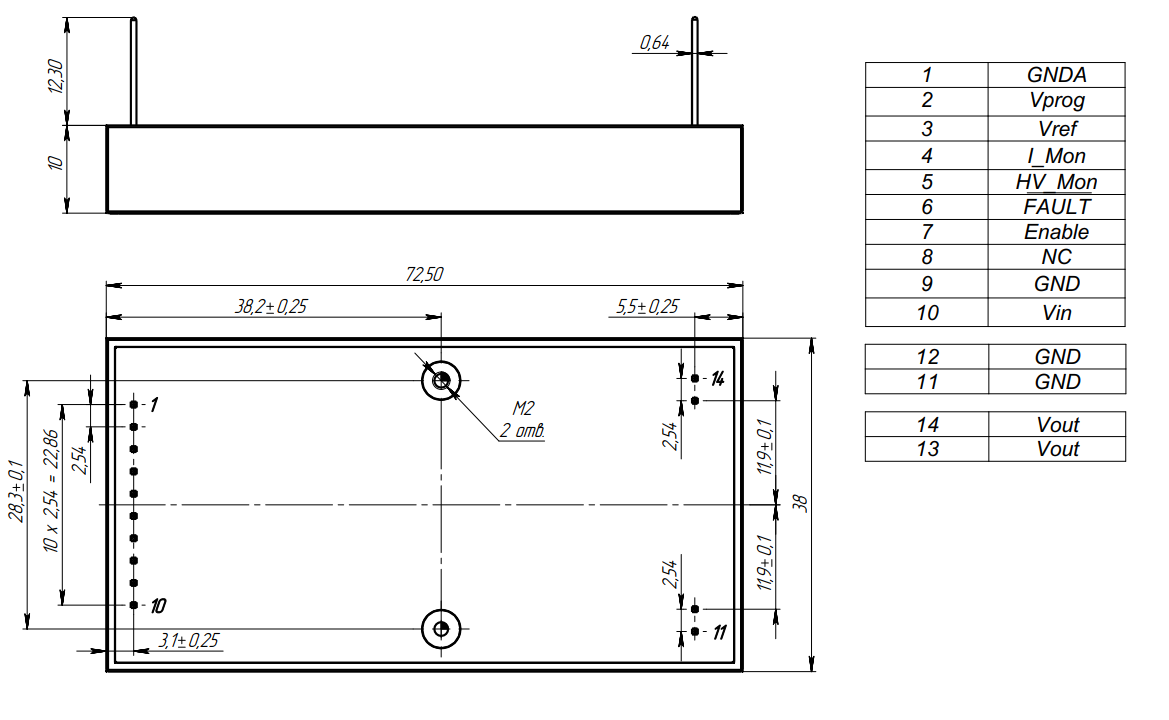

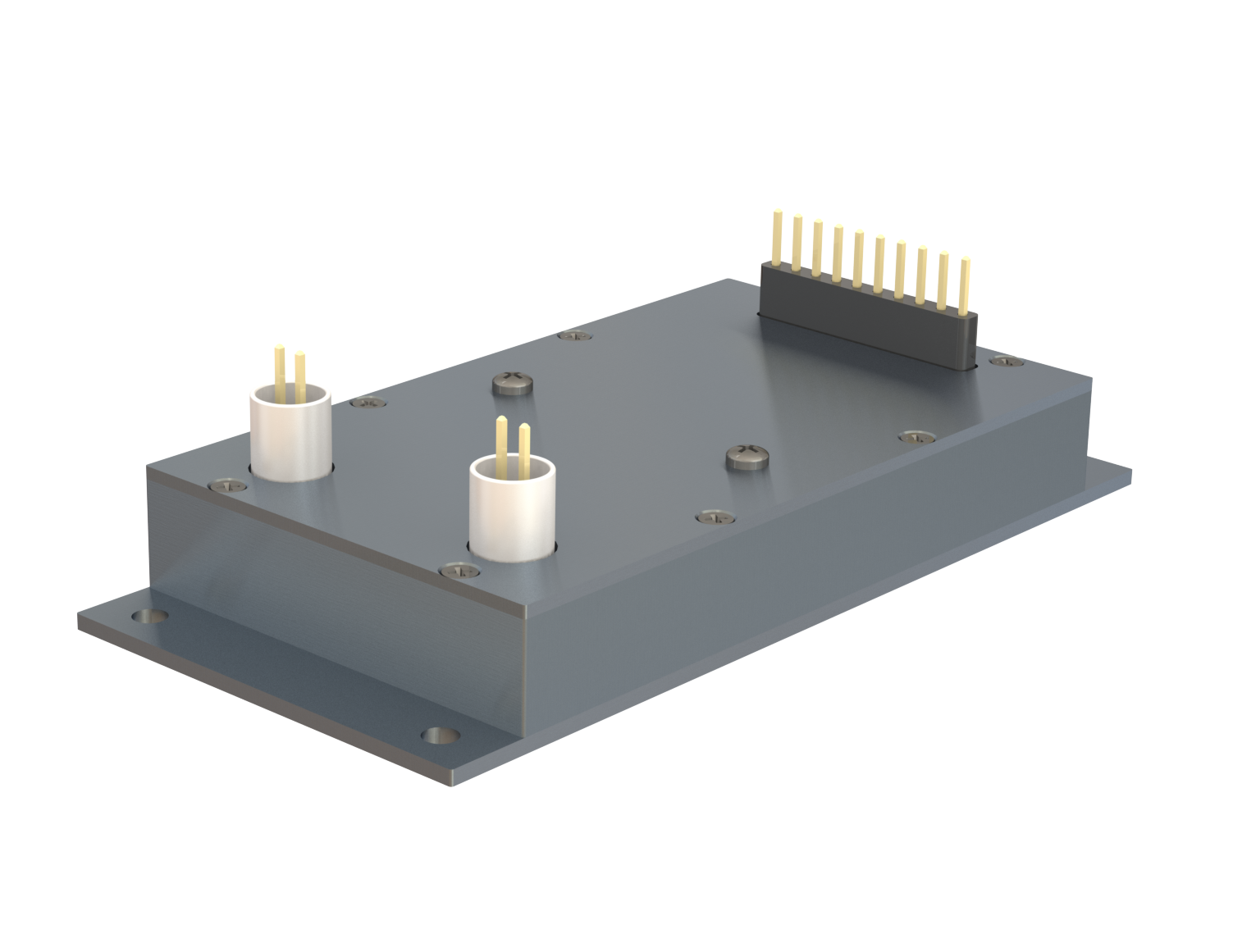

Корпусное исполнение предназначено для установки на печатную плату/раму/стенку, отвечает требованиям UL94-V0 и обладает устойчивостью к ультрафиолету. Габаритные размеры корпуса не подвержены существенным изменениям в вакуумной среде. Опционально доступно экранированное исполнение корпуса, обеспечивающее устойчивость изделия к электрическим и магнитным полям высокой напряженности, а также низкий уровень ЭМИ.
По запросу доступны устройства с фиксированным выходным напряжением.
ОСОБЕННОСТИ
- Высокий КПД – до 80%
- Ультранизкий уровень пульсаций (<0.005%)
- Короткое время переходных процессов
- Низкий уровень ЭМИ
- Низкий температурный дрейф параметров
- Регулировка выходного напряжения 0 – 100%
- Защита от короткого замыкания
- Защита по входному/выходному напряжению
- Защита по температуре

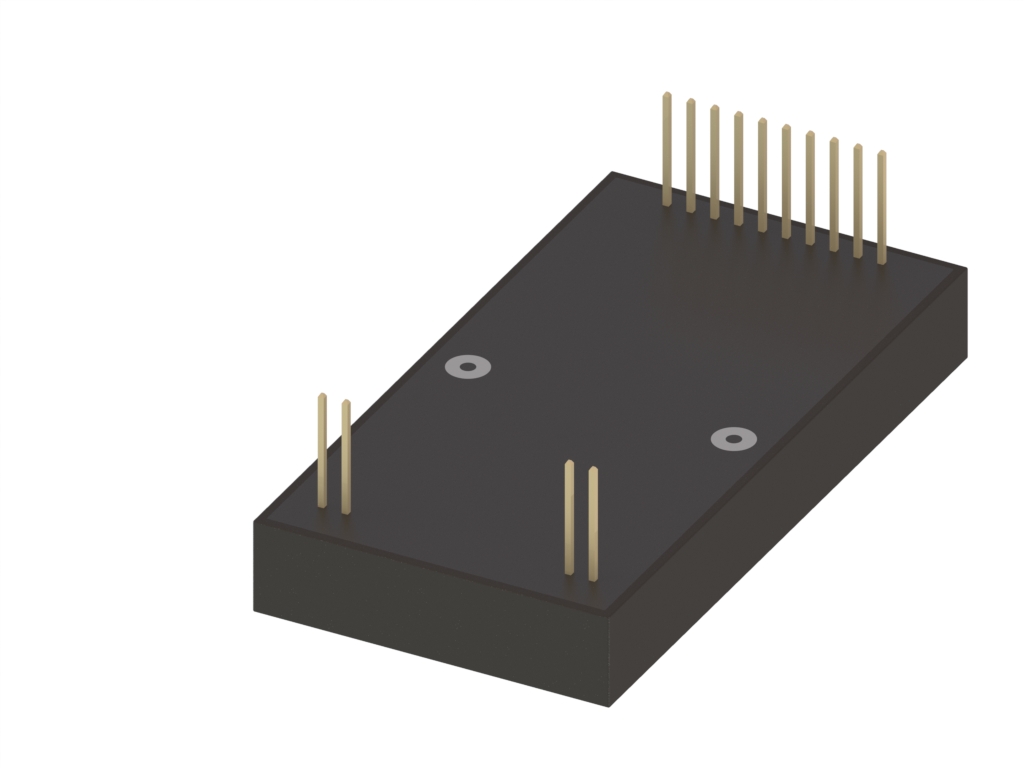

- Выводы под пайку на печатную плату
- Гарантия 1 год
- Наименьший размер корпуса в своем классе на мировом рынке
- Российская промышленная продукция
- № 10778294 по ПП РФ №719
ПРИМЕНЕНИЕ
- Сканирующие электронные микроскопы
- Масс-спектрометры
- Газовые хроматографы
- Спектрометры
- Электростатические патроны
- PZT драйвера
- Импульсные генераторы
- Электрооптические модуляторы
- Волоконно-оптические детекторы
- Детекторы элементарных частиц
- Лазерные дальномеры
- Кремниевые детекторы (SiD)
- Детекторы для ионизационной камеры
- Трубки/счетчики Гейгера-Мюллера (GM)
- Лавинные фотодиоды (APD)
- Фотоумножители (PMT)
- Фотодиоды (PD)
- Многопиксельные счетчики фотонов (MPPC)
- Канальные электронные умножители
- Кремниевые фотоумножители (SiPM)
- Усилители изображения (II и IIT)
- Микроканальные пластины (MCP)
- Синтез материалов
- НИОКР, тестовое оборудование
- Источник опорного питания/напряжения
| Модельный ряд | Номинальная мощность, Вт | Максимальное выходное напряжение при номинальной мощности, В | Размах пульсаций выходного напряжения, % | Файлы | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HVLP-1 | 1.0 | 32 | 65 | 125 | 250 | 500 | - | - | - | - | - | <0.05 | |
| - | - | - | - | - | 1000 | 2000 | 2500 | 4000 | 6000 | <0.0051 | |||
| HVLP-2.5 | 2.5 | 32 | 65 | 125 | 250 | 500 | - | - | - | - | - | <0.05 | |
| - | - | - | - | - | 1000 | 2000 | 2500 | 4000 | 6000 | <0.0051 | |||
| HVLP-4 | 4.0 | 32 | 65 | 125 | 250 | 500 | 1000 | 2000 | 2500 | 4000 | 6000 | <0.05 | |
| HVLP-6 | 6.0 | 32 | 65 | 125 | 250 | 500 | 1000 | 2000 | 2500 | 4000 | 6000 | <0.05 | |
1 — уровень пульсаций достигается при установке внешних конденсаторов на высоковольтном выходе, см. раздел 2.3 даташита.
