HVLPI
ОПИСАНИЕ

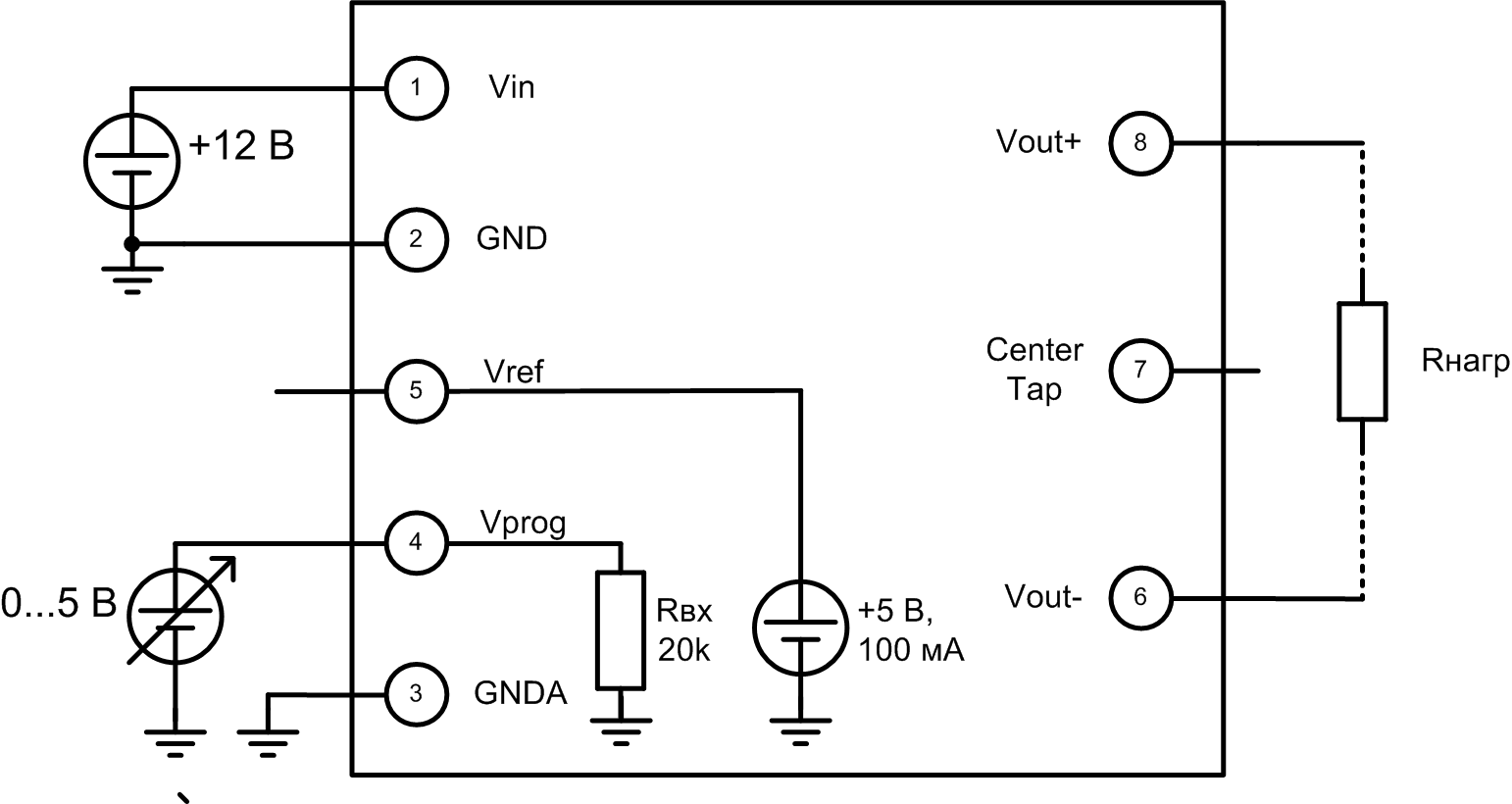

Серия изолированных регулируемых прецизионных высоковольтных источников питания HVLPI включает в себя модели с выходным напряжением от 2000 В до 12000 В, номинальная мощность от 1.5 до 6 Вт. Выходное напряжение прямо пропорционально входному управляющему сигналу, в диапазоне от 0-5 В с линейной зависимостью. Полная гальваническая развязка высоковольтного выхода позволяет подключать модуль по схеме с плавающим потенциалом либо задавать необходимую полярность питания относительно земли путем заземления одного вывода. Все изделия данной серии характеризуются низким уровнем пульсаций и высокой скоростью переходных процессов, обладают превосходными динамическими характеристиками во всем диапазоне допустимых нагрузок и температуры.

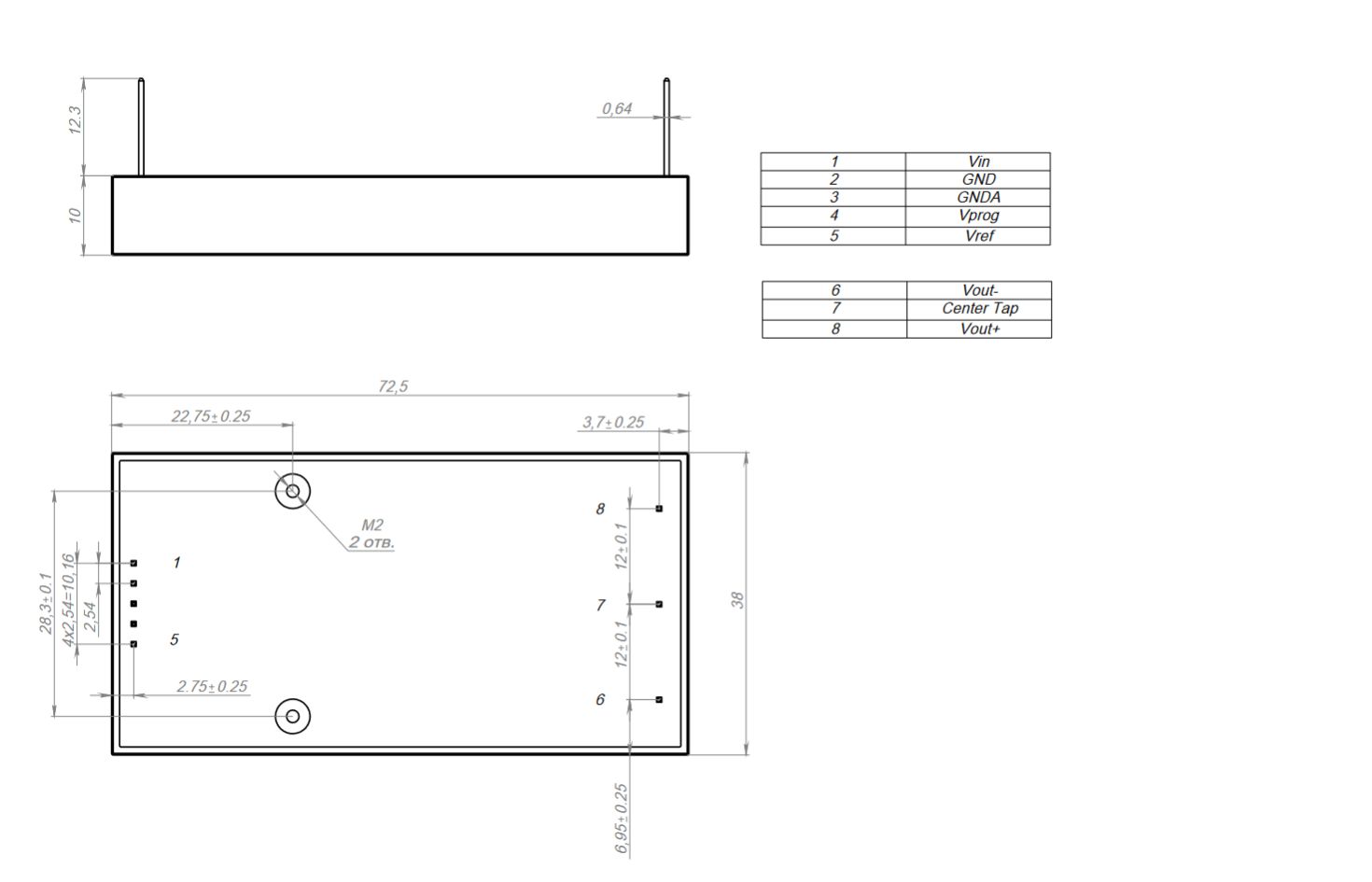

Корпусное исполнение предназначено для установки на печатную плату/раму/стенку, отвечает требованиям UL94-V0 и обладает устойчивостью к ультрафиолету. Габаритные размеры корпуса не подвержены существенным изменениям в вакуумной среде. Опционально доступно экранированное исполнение корпуса, обеспечивающее устойчивость изделия к электрическим и магнитным полям высокой напряженности, а также низкий уровень ЭМИ.
ОСОБЕННОСТИ
- Короткое время переходных процессов
- Низкий уровень ЭМИ
- Низкий температурный дрейф выходных параметров
- Регулировка выходного напряжения 0 – 100%
- Защита от короткого замыкания
- Защита по входному/выходному напряжению
- Защита по температуре
- Выводы под пайку на печатную плату
- Гарантия 1 год
- Наименьший размер корпуса в своем классе на мировом рынке
ПРИМЕНЕНИЕ
- Масс-спектрометры
- Электрофорез
- Зарядка конденсаторов
- Генераторы поля
- Электростатические патроны
- PZT драйвера
| Модельный ряд | Номинальная мощность, Вт | Максимальное выходное напряжение при номинальной мощности, В | Размах пульсаций выходного напряжения, % | Файлы | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| HVLPI-1.5-XX | 1.5 | 2000 | 4000 | 5000 | 6000 | - | - | - | <0.5 | |
| - | - | - | - | 8000 | 10000 | 12000 | <2.5 | |||
| HVLPI-3-XX | 3.0 | 2000 | 4000 | 5000 | 6000 | - | - | - | <0.6 | |
| - | - | - | - | 8000 | 10000 | 12000 | <1.5 | |||
| HVLPI-4-XX | 4.0 | 2000 | 4000 | 5000 | 6000 | - | - | - | <1 | |
| - | - | - | - | 8000 | 10000 | 12000 | <2.5 | |||
| HVLPI-6-XX | 6.0 | 2000 | 4000 | 5000 | 6000 | - | - | - | <1 | |
