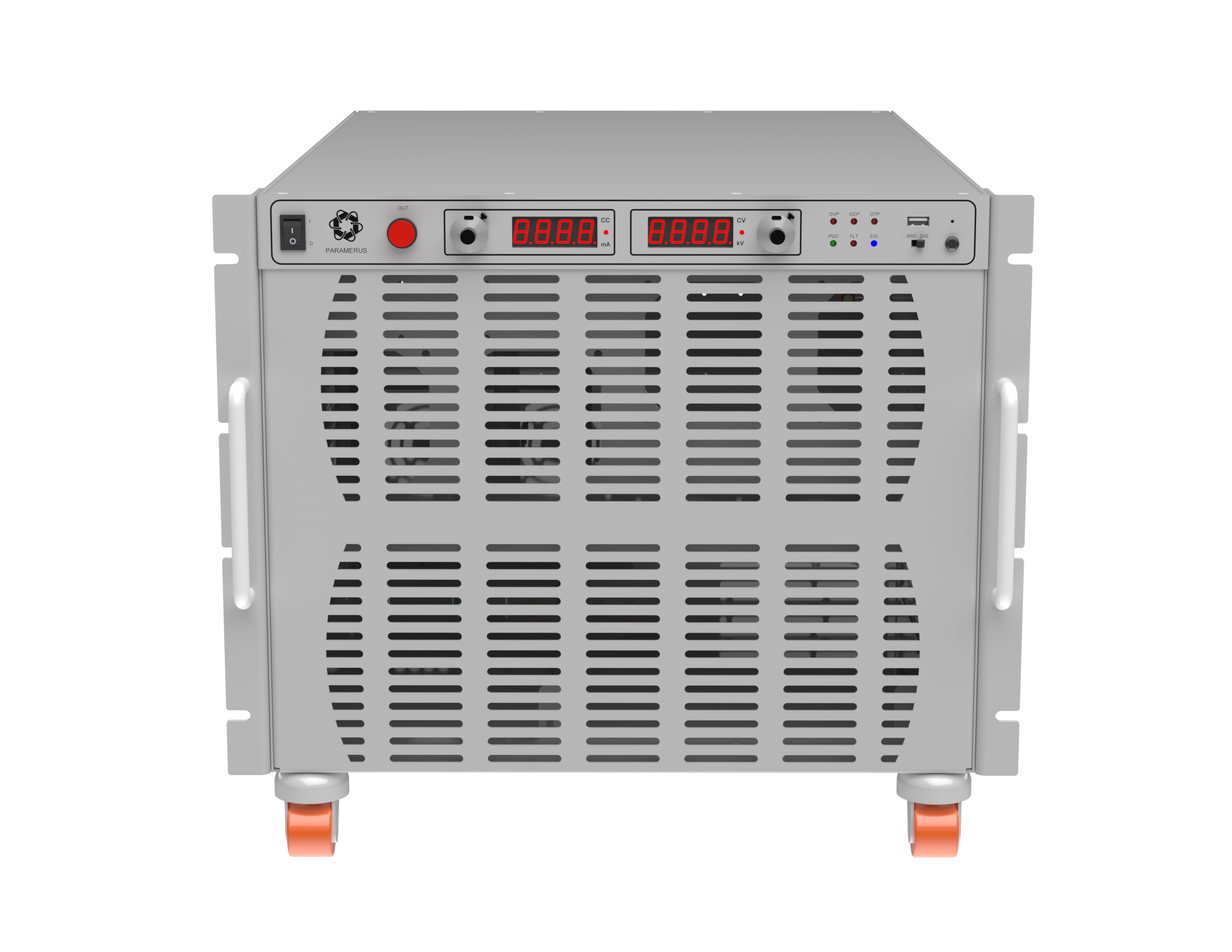

HPS
ОПИСАНИЕ
Серия высоковольтных источников питания высокой мощности HPS включает в себя модели с положительной и отрицательной полярностью с выходным напряжением от 1 кВ до 160 кВ мощностью от 10 кВт до 30 кВт с возможностью параллельного использования блоков вплоть до 120 кВт. Преобразователь выполнен на IGBT модулях, что повышает устойчивость к отказам. Все модели снабжены комплексом защит с настраиваемыми порогами срабатывания и поддерживают три режима работы: регулировка по току, напряжению и мощности, что позволяет использовать данные устройства для решения широкого спектра промышленных и научно-исследовательских задач.
ОСОБЕННОСТИ
- Защита по входному питанию
- Защита от перегрузки и короткого замыкания
- Защита от повышенного/пониженного напряжения на выходе
- Защита от дугового разряда
- Активный корректор коэффициента мощности с КПД 99%
- 30 кВт в форм-факторе 8U
- Аналоговые интерфейсы c опторазвязкой DA-15, DA-25
- Поддержка цифровых интерфейсов RS-232, RS-485, USB, Ethernet
- Счетчик отключения при возникновении дуги
- Длительность плавного пуска
- Регулируемое отключение по перегрузке/мощности
- Регулируемое время восстановления после дуги
- Управление в режиме постоянной мощности
ПРИМЕНЕНИЕ
- Электростатические фильтры
- Обработка полупроводниковых материалов
- Электронно-лучевая сварка
- Зарядка конденсаторов
- Высокомощные радиочастотные передатчики
- Высокомощные радиолокационные системы
- Ионная имплантация
- НИОКР
- Тестовое оборудование
- Источник опорного питания
- Рентгеновские системы
| Модельный ряд | Номинальная мощность, Вт | Максимальное выходное напряжение при номинальной мощности, кВ | Размах пульсаций выходного напряжения, % | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HPS-10-X* | 10000 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | 15 | 20 | 30 | 0.1 |
| 40 | 50 | 60 | 70 | 80 | 90 | 100 | 120 | 130 | 160 | |||
| HPS-20-X* | 20000 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | 15 | 20 | 30 | 0.1 |
| 40 | 50 | 60 | 70 | 80 | 90 | 100 | 120 | 130 | 160 | |||
| HPS-30-X* | 30000 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | 15 | 20 | 30 | 0.1 |
| 40 | 50 | 60 | 70 | 80 | 90 | 100 | 120 | 130 | 160 | |||
*Полярность: P – положительная, N – отрицательная, R – переключаемая, D-двухполярная
