HVS-FBP
ОПИСАНИЕ
Серия HVS-FBP – версия высоковольтных коммутирующих устройств для работы с ячейкой Поккельса, оснащённая набором защит и обратных связей. Коммутаторы данной серии предназначены для формирования сверхкоротких импульсов напряжения на нагрузке малой ёмкости и характеризуются высокой надёжностью в сочетании с оптимальными габаритными размерами.
ОСОБЕННОСТИ
- Рабочее напряжение до 2 кВ
- Ёмкость нагрузки до 6 пФ

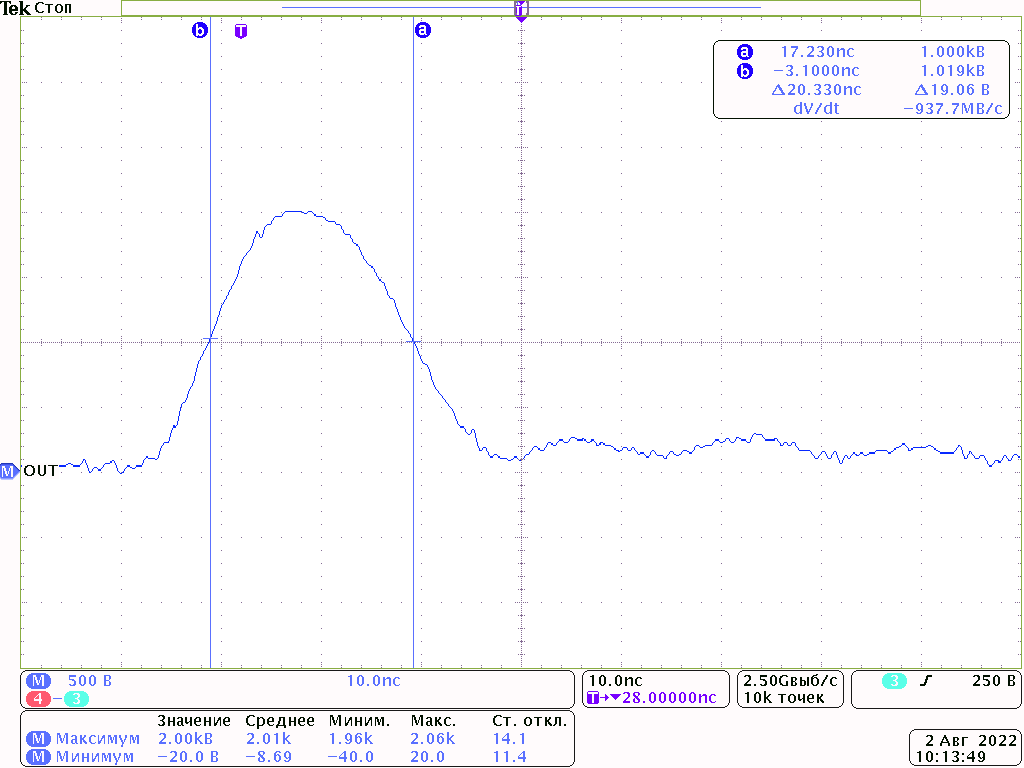

- Длительность импульса от 5 нс
- Управление стандартным TTL сигналом
- Время нарастания напряжения от 2 до 15 нс
- Время спада напряжения от 2 до 15 нс
- Максимальная частота непрерывной работы - до 100 кГц
- Напряжение питания 12 В
- Возможность коммутации напряжения от 0 В до максимально допустимого
- Низкая амплитуда колебаний напряжения после импульса
- Время задержки открытия/закрытия не более 220 нс
- Высокая надёжность, помехоустойчивость и стойкость к вибрациям
- Экстремально низкий температурный дрейф параметров
- Ресурс работы не менее 80000 часов при частоте 1 кГц (для сравнения: у разрядников и тиратронов этот показатель составляет от сотен до нескольких тысяч часов)
- Полная гальваническая развязка управляющего модуля
- Возможность подключения в контур с «плавающей землёй»
- Защита от превышения температуры
- Защита от повышенного/пониженного напряжения
- Защита от переполюсовки
- Возможность подключения внешних датчиков
- Возможность надёжного крепления в пользовательскую систему
ПРИМЕНЕНИЕ
Управление электро-оптическим затвором в импульсных лазерах, лазерных усилителях и селекторах импульсов, коммутация ёмкостной нагрузки, НИОКР.
ООО «ПАРАМЕРУС» производит высоковольтные твердотельные коммутаторы для применения в составе таких высокотехнологичных устройств, как импульсные лазеры, лазерные усилители, газовые лазеры, радиолокационные системы, лазерные дальномеры, а также всевозможные электровакуумные приборы и устройства. На выбор доступны модели различной конфигурации с рабочим напряжением от 500 В до 50 кВ и частотой коммутации до 2 МГц.
