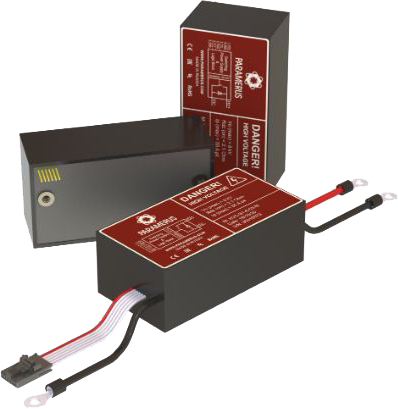

HVS-D

ОПИСАНИЕ

Серия HVS-D - версия высоковольтных коммутирующих устройств с повышенным рабочим напряжением, оснащённая набором защит и обратных связей. Изделия данной серии характеризуются высокой электропрочностью, усиленной гальванической изоляцией управляющего модуля, повышенной помехоустойчивостью, простотой управления и высокой надёжностью в сочетании с оптимальными габаритными размерами.

ОСОБЕННОСТИ

• Рабочее напряжение до 25 кВ
• Пиковый ток до 100 A
• Длительность импульса от 200 нс до DC
• Управление стандартным TTL сигналом
• Время нарастания напряжения от 15 до 100 нс
• Время спада напряжения от 50 до 500 нс
• Максимальная частота непрерывной работы - до 30 кГц
• Максимальная частота в режиме пачки до 200 кГц
• Напряжение питания 12 В
• Возможность коммутации напряжения от 0 В до максимально допустимого
• Сопротивление в открытом состоянии от 4 Ом
• Время задержки открытия/закрытия не более 250 нс
• Высокая надёжность, помехоустойчивость и стойкость к вибрациям
• Экстремально низкий температурный дрейф параметров
• Ресурс работы не менее 80000 часов при частоте 1 кГц (для сравнения: у разрядников и тиратронов этот показатель составляет от сотен до нескольких тысяч часов)
• Полная гальваническая развязка управляющего модуля
• Возможность подключения в контур с «плавающей землёй»
• Защита от превышения температуры
• Защита от повышенного/пониженного напряжения
• Защита от переполюсовки
• Возможность подключения внешних датчиков
• Возможность надёжного крепления в пользовательскую систему
• Габаритные размеры 183x77x27 мм

ПРИМЕНЕНИЕ

Спектрометрия, Синтез материалов, Дефектоскопия, Импульсные источники излучения, СВЧ-приборы, Электростатические линзы, Подача потенциала на сетку отклонения/ускорения электронов, НИОКР.
